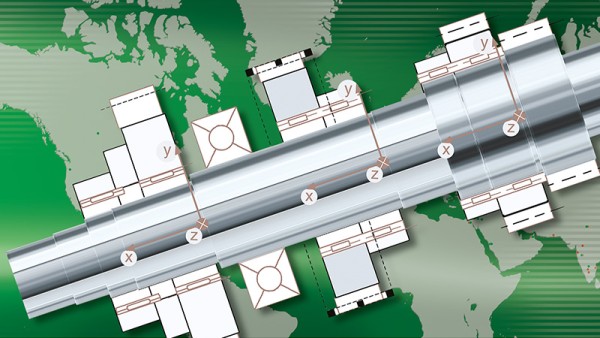

BEARINX-online pro výpočty hřídelů

Výkonný výpočetní software od INA/FAG je zákazníkům k dispozici i v online verzi.
Tato služba je určena pro přímé zákazníky a distribuční partnery společnosti Schaeffler. Tuto nabídku mohou využít i vysoké školy.

BEARINX-online pro výpočty hřídelů

Obvyklé výpočetní nástroje většinou pracují se silně zjednodušenými výpočetními metodami (katalogovým chováním), takže se ložisko považuje za tuhé a izolované, aniž by se zohledňovalo jeho pružné chování na daném místě v hřídelovém systému. V důsledku toho se nebere v úvahu situace ohledně zatížení a uložení ložisek, plynoucí z průhybů hřídelů, ani elasticita kontaktů valivých těles. Také vnitřní rozdělení zatížení ložisek, které má rozhodující význam pro únavovou životnost, se většinou zjišťuje aproximační metodou.

Pomocí nástroje BEARINX-online lze zjistit vliv průhybu hřídele a elasticity valivých kontaktů na ložisko. Při modelování vnitřního rozdělení zatížení se zohledňují profilová data valivých drah i valivých prvků. K výpočtu provozní vůle jsou k dispozici pomůcky pro zadání vstupních údajů, jako jsou teploty, tolerance, drsnosti kroužků a uložení ložiska. Navíc lze provést i doplňující výpočet tuhosti v provozním bodě.

Nástroj BEARINX-online vám umožňuje provádět výpočty jednoosých hřídelových systémů s vloženým uložením.

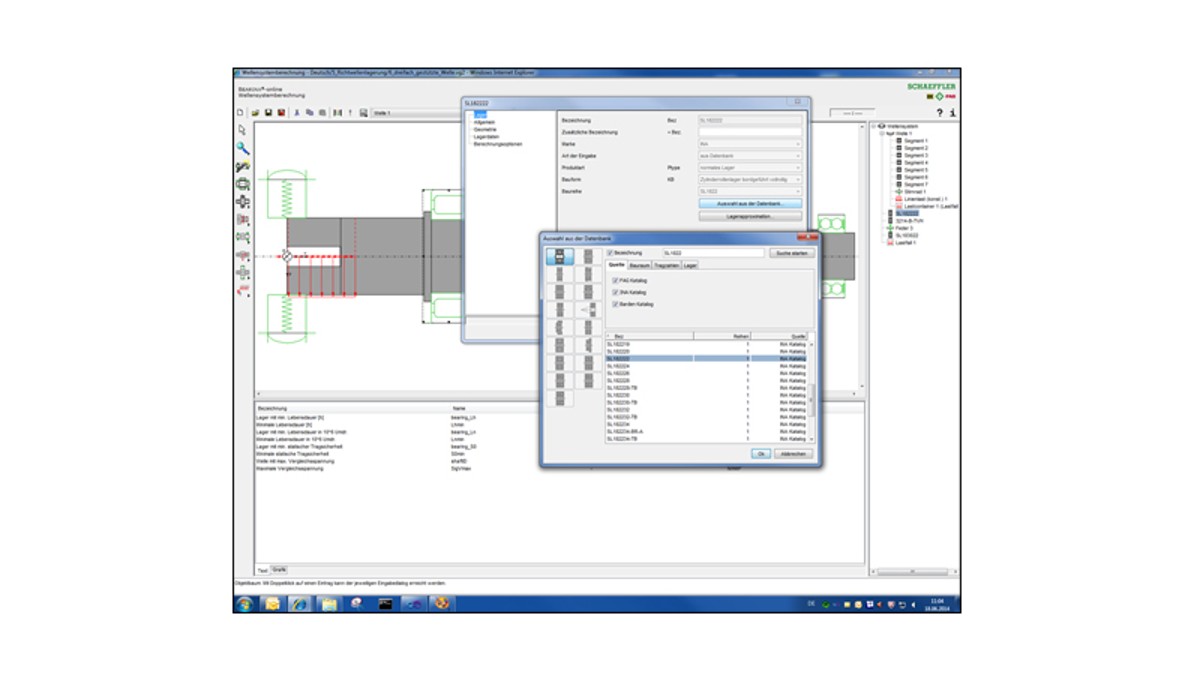

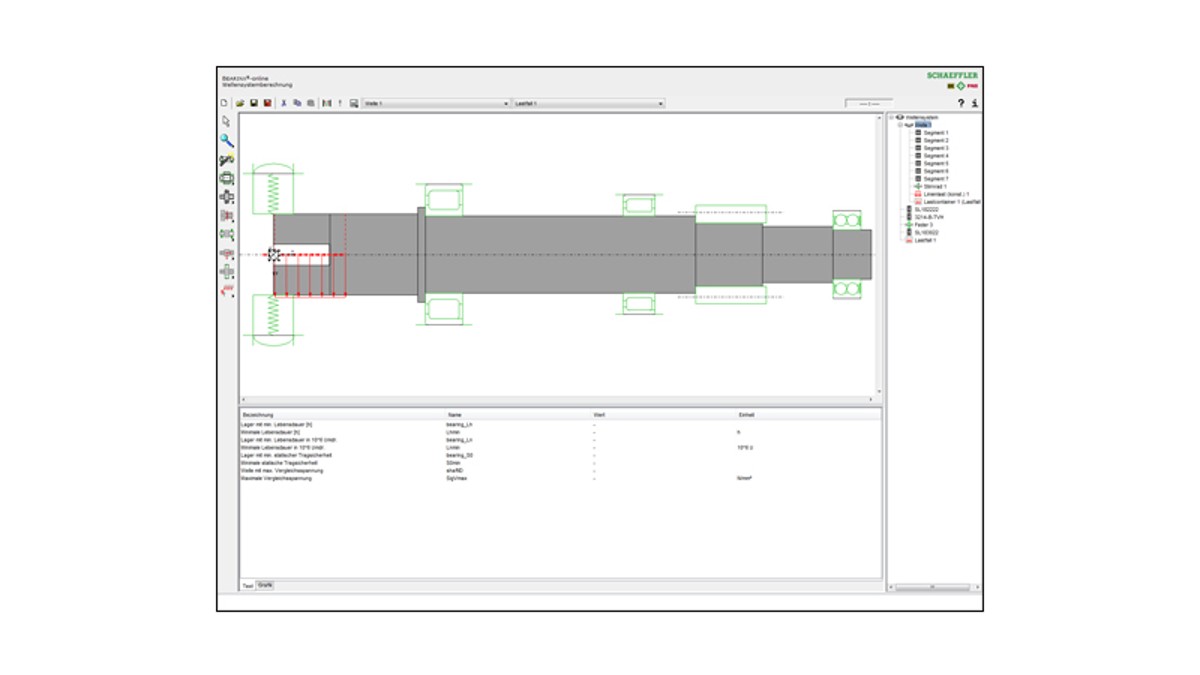

Komfortní uživatelské prostředí

Komfortní uživatelské prostředí
Komfortní uživatelské prostředí

Nástroj BEARINX-online využívá stejné výpočetní modely a algoritmy jako plná verze softwaru BEARINX, protože oba programy vycházejí ze stejného zdrojového kódu.

Uživatelské rozhraní, implementované v jazyce Java, vám usnadňuje zadávání potřebných dat a poskytuje vám pomocí grafického znázornění modelu a stromového zobrazení objektu jak přehled o samotném modelu, tak i kontrolu zadaných údajů.

Valivá ložiska z databáze INA/FAG
Valivá ložiska z databáze INA/FAG

K dispozici jsou ložiska i související data z celého katalogového programu společnosti Schaeffler. Nacházejí se v integrované databázi, odkud je lze převzít do zpracovávaného modelu. Samotné výpočty se provádějí na výkonném výpočetním serveru ve firmě Schaeffler.

Techničtí konzultanti jsou na vaší straně.

Operační soubory vytvořené v nástroji BEARINX-online jsou kompatibilní s plnou verzí softwaru BEARINX, což vám díky možnosti výměny těchto souborů usnadňuje komunikaci s naším oddělením technického poradenství a není tak nutné provádět duplicitní práce.

Analýzu jednotlivých variant konstrukce vám usnadní přehledná dokumentace výsledků ve formátu HTML, grafické zobrazení reakcí hřídelů a vnitřního rozložení zatížení ložisek, jakož i charakteristiky Hertzova tlaku u válečkových ložisek.

Systém nápovědy a online výukový program vám pomohou využít celého potenciálu programu BEARINX-online.

Nástroj BEARINX-online vám umožní podrobný výpočet modifikované referenční životnosti dle normy ISO TS 16281 (angl. verze), resp. DIN 26281 (něm. verze) dle nejnovějšího stavu techniky.

Zvýšení intenzity spolupráce

Vývoj programu BEARINX-online neznamená záměr delegovat konzultační a výpočetní služby společnosti Schaeffler na zákazníky. Právě naopak, tímto chceme s uživateli spolupracovat ještě těsněji. Cílem je provést již v rané fázi vývoje produktů předběžný výběr vhodných valivých ložisek a zkrátit tak doby vývoje ve vaší firmě.

Smluvně upravené použití

Požádáte-li o oprávnění k používání nástroje BEARINX-online pro výpočty hřídelů, bude zahájen rozhodovací proces, na jehož úspěšném konci vám předložíme nabídku smlouvy.

Po podpisu smlouvy vám vytvoříme přihlašovací údaje a pozveme vás na jednodenní školení do Schaeffler Academy v Herzogenaurachu. Poté následuje konečné zpřístupnění výpočetního modulu.

Zaváděcí poplatky

Za aktivaci internetového přístupu k nástroji BEARINX-online pro výpočty hřídelů a za jednodenní školení pro poskytnutí počáteční podpory účtujeme následující poplatky:

  • 1 účastník: 1 000 eur
  • 2 účastníci: 1 800 eur
  • 3 účastníci: 2 400 eur
  • 4 účastníci: 2 800 eur
  • Každý další účastník: +200 eur

Neúčtujeme další licenční nebo servisní poplatky.

Vysokým školám poskytujeme nástroj BEARINX-online pro výpočty hřídelů bezplatně.

Omezení zákaznické verze

Nástroj BEARINX-online pro výpočty hřídelů slouží k prvotnímu návrhu produktů. Ke konečnému návrhu a výběru produktů by měl být přizván příslušný pracovník z oddělení technického poradenství společnosti Schaeffler.
