BEARINX-VIP

BEARINX-VIP

Nad rámec nástroje BEARINX-online umožňuje verze BEARINX-VIP modulovat nejen vložený hřídelový systém, ale i celou převodovku. Provádí analýzy až po úroveň jednotlivého valivého kontaktu. Přitom se rovněž zohledňuje vliv průhybu hřídelů na rozložení zatížení, stejně jako vliv elasticity valivých kontaktů a volitelně i vliv pružného okolí. Elasticitu okolí lze zohlednit prostřednictvím FE matric součinitelů vlivu.

Ložiska lze do výpočetního modelu nahrávat z integrované databáze, takže se při výpočtu zohledňují i uložená profilová data. Pro provozní vůli jsou k dispozici pomůcky k zadání vstupních údajů, jako jsou teploty, tolerance, drsnosti kroužků a uložení ložiska. Navíc lze provést i doplňující výpočet tuhosti v provozním bodě.

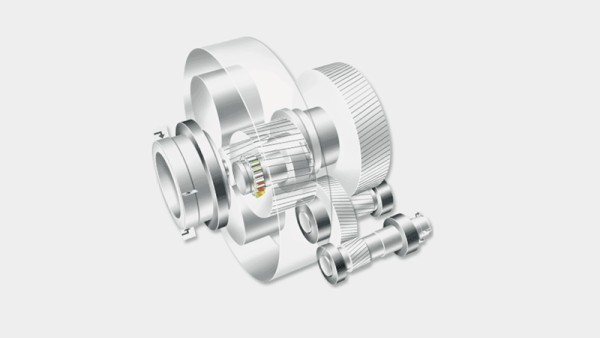

Nástroj BEARINX-VIP umožňuje provádět jak oddělené, tak uzavřené výpočty převodovek.

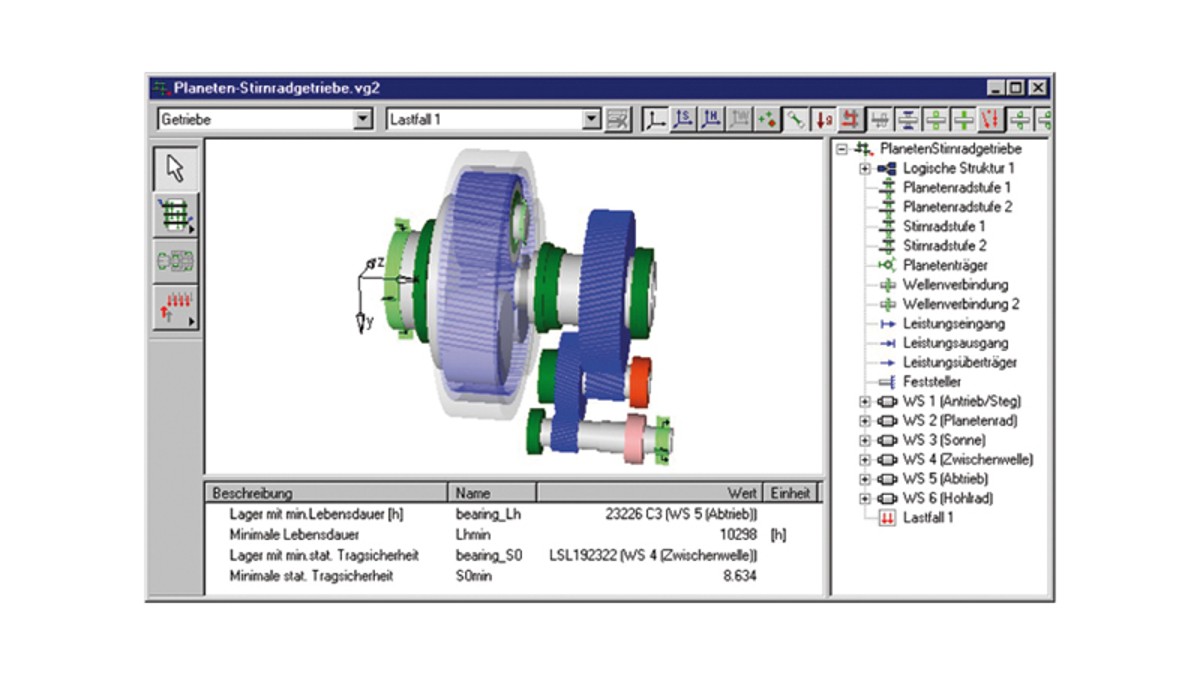

Komfortní uživatelské prostředí

Komfortní uživatelské prostředí
Komfortní uživatelské prostředí

Nástroj BEARINX-VIP nabízí atraktivní 3D vizualizace výpočetního modelu, stejně jako vizualizace výsledků rozložení zatížení a tlaků.

Techničtí konzultanti jsou na vaší straně.

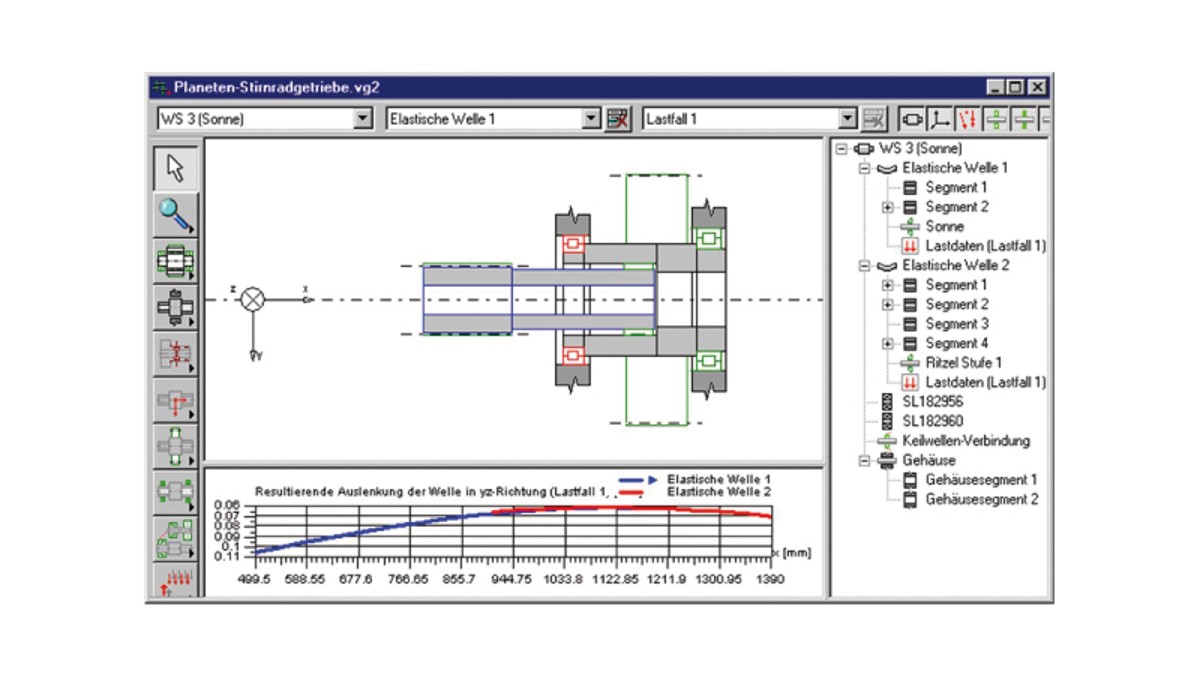

Grafické zobrazení reakcí hřídele
Grafické zobrazení reakcí hřídele
Valivá ložiska z databáze INA/FAG
Valivá ložiska z databáze INA/FAG

BEARINX-VIP i plná verze BEARINX využívají stejné výpočetní modely a algoritmy, což vám díky možnosti výměny výsledků výpočtů usnadňuje komunikaci s naší technickou službou.

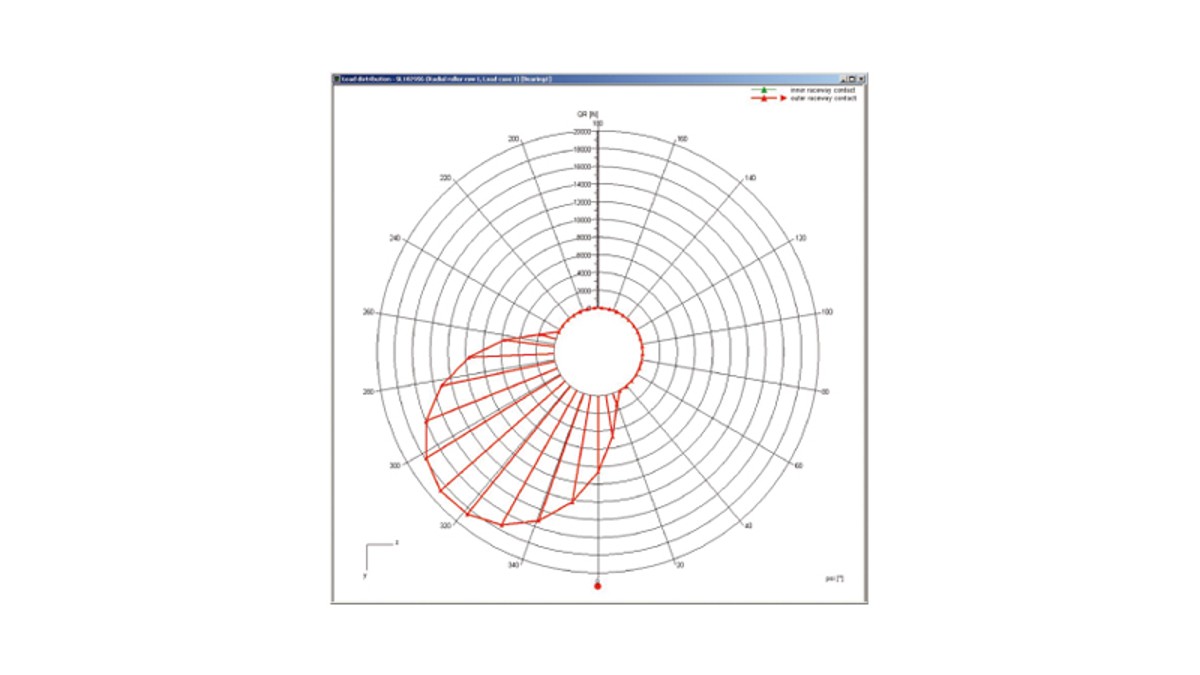

Analýzu jednotlivých variant konstrukce vám usnadní přehledná dokumentace výsledků, grafické zobrazení reakcí hřídelů a vnitřního rozložení zatížení ložisek, jakož i charakteristiky Hertzova tlaku u válečkových ložisek.

V případě nejasností vám prvotní podporu poskytne systém nápovědy a výukový program.

Nástroj BEARINX-VIP vám umožňuje provést výpočet modifikované referenční životnosti dle normy ISO TS 16281 (angl. verze), resp. DIN 26281 (něm. verze) dle nejnovějšího stavu techniky.

Výkonný výpočetní software od INA/FAG – verze pro vývojové partnery

BEARINX je výpočetní program pro analýzy valivých ložisek v kompletních převodových a hřídelových systémech, kombinující osvědčené a aktuální technické znalosti s inovativními možnostmi analýz. Jedná se o program vyvíjený ve společnosti Schaeffler – tedy od odborníků pro odborníky. Vynikající výkonnost programu přináší v kombinaci s nenahraditelným odborným poradenstvím ze strany pracovníků technického oddělení společnosti Schaeffler a s praktickými zkušenostmi zákazníků inovativní a technicky sofistikovaná řešení.

Zvýšení intenzity spolupráce

Vývoj programu BEARINX-VIP neprobíhá se záměrem delegovat konzultační a výpočetní služby společnosti Schaeffler na zákazníky. Právě naopak, tímto chceme s uživateli spolupracovat ještě těsněji. Cílem je provést již v rané fázi vývoje produktů předběžný výběr vhodných valivých ložisek a zkrátit tak doby vývoje ve vaší firmě.

Smluvně upravené použití

Výchozím předpokladem pro využívání softwaru BEARINX-VIP je oboustranná dohoda. Ta upravuje podmínky využívání softwaru a dalších potřebných služeb, například školení a podpory. Příslušné podmínky jsou formulovány písemně v podobě smlouvy o používání, resp. smlouvy o poradenství.

Zavedení

Za poskytnutí nástroje BEARINX-VIP k lokálnímu využívání se účtují jednorázové zaváděcí poplatky. Tyto náklady pokrývají zpřístupnění oblasti se soubory ke stažení a také dvoudenní až třídenní seminář, přizpůsobený na míru vašim aplikacím.

Uplatňujeme také roční licenční a servisní poplatky.
