BEARINX-MAP – modelování valivých ložisek pro víceprvkové simulace (MKS)
Aktuální úroveň vývoje hardwarových a především softwarových nástrojů umožňuje simulovat stále komplexnější modely, a to s rostoucí mírou detailů. Navrhování celkových systémů vyžaduje dobré znalosti a také porozumění jednotlivým komponentám i jejich vzájemné souhře.
V závislosti na zaměření příslušné simulace je vhodné mít možnost výběru a stanovení míry detailů v celkovém modelu i dílčích systémech. Ve společnosti Schaeffler se navíc už řadu let úspěšně zabýváme vývojem a použitím výpočetních nástrojů, jako je software BEARINX.
Jaké jsou předpoklady využívání softwaru BEARINX-MAP?
Simulace a model, který k ní náleží, představují vždy jen abstrakční znázornění reality. Předpokladem správného rozhodnutí při výběru určité úrovně abstrakce a konkrétní modelace je dobrá znalost skutečného systému. Komplexní model není automatickou zárukou toho, že je daný model správný. Jednoduchý model není vždy horší. V rámci víceprvkové simulace se tak nabízí řada možností modelování ložiska.

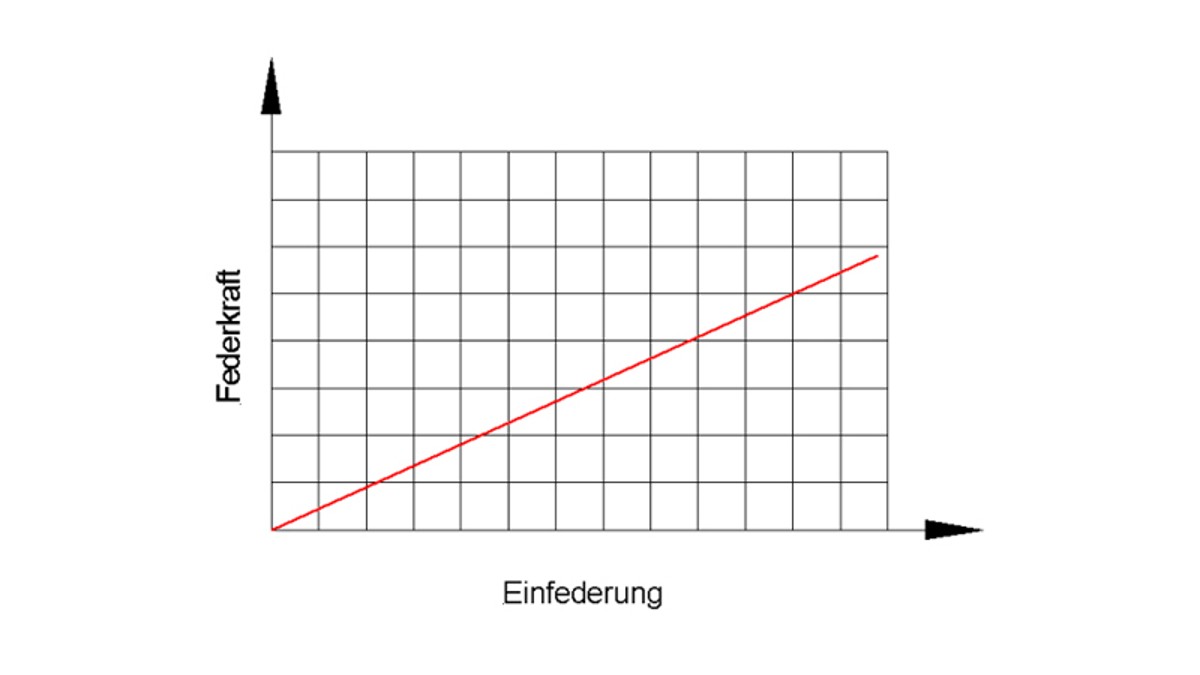

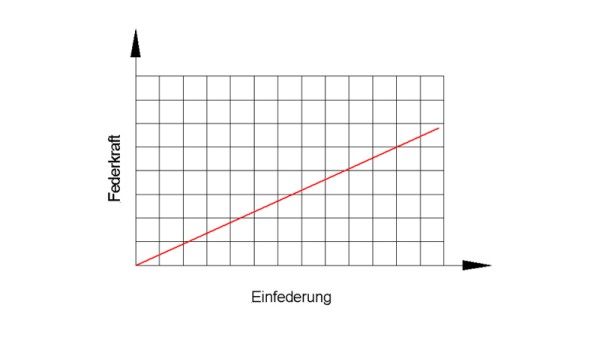

Lineární charakteristiky
Výhody:
- Nezobrazuje se nelineární chování.
- Nezohledňuje se vůle ložiska.
- Nezohledňují se vlivy vzájemného působení stupňů volnosti.
Nevýhody:
- Hodí se k simulacím pracovního bodu ložiska.

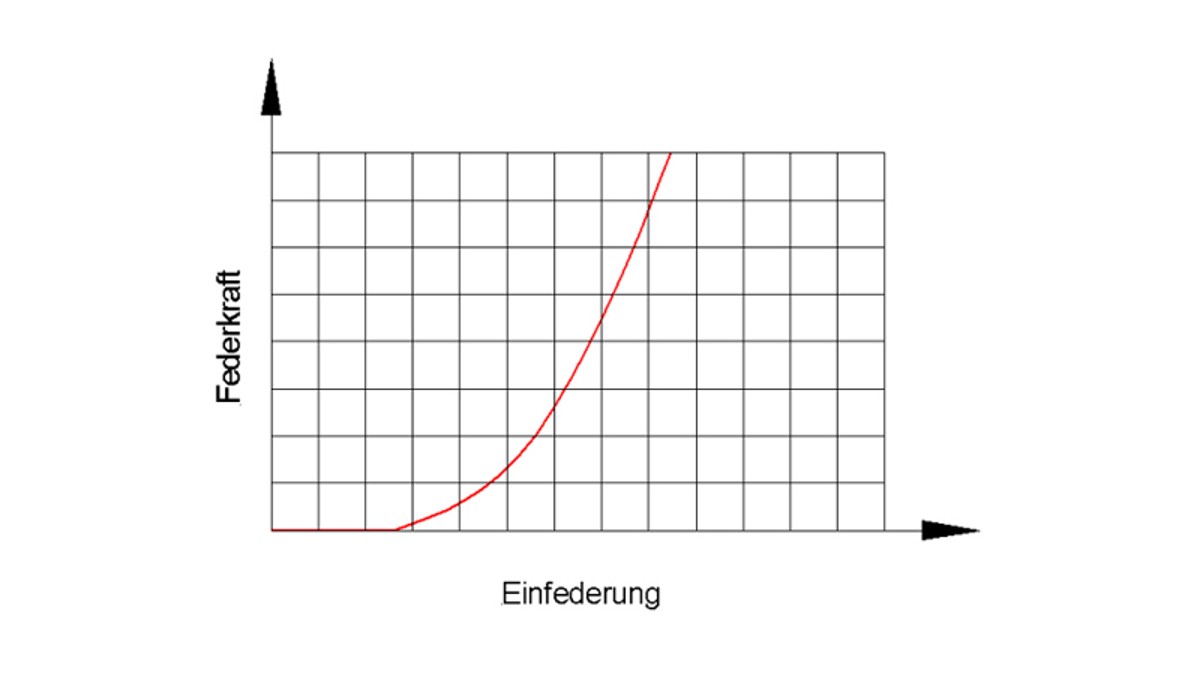

Nelineární charakteristiky
Výhody:
- Hodí se k simulacím pracovního bodu ložiska.
Nevýhody:
- Nezobrazuje se nelineární chování.
- Nezohledňuje se vůle ložiska.
- Nezohledňují se vlivy vzájemného působení stupňů volnosti.
Matice tuhosti
Výhody:
- Modeluje se nelineární chování.
- Zobrazuje se vůle ložiska.
Nevýhody:
- Nezohledňují se vlivy vzájemného působení stupňů volnosti.

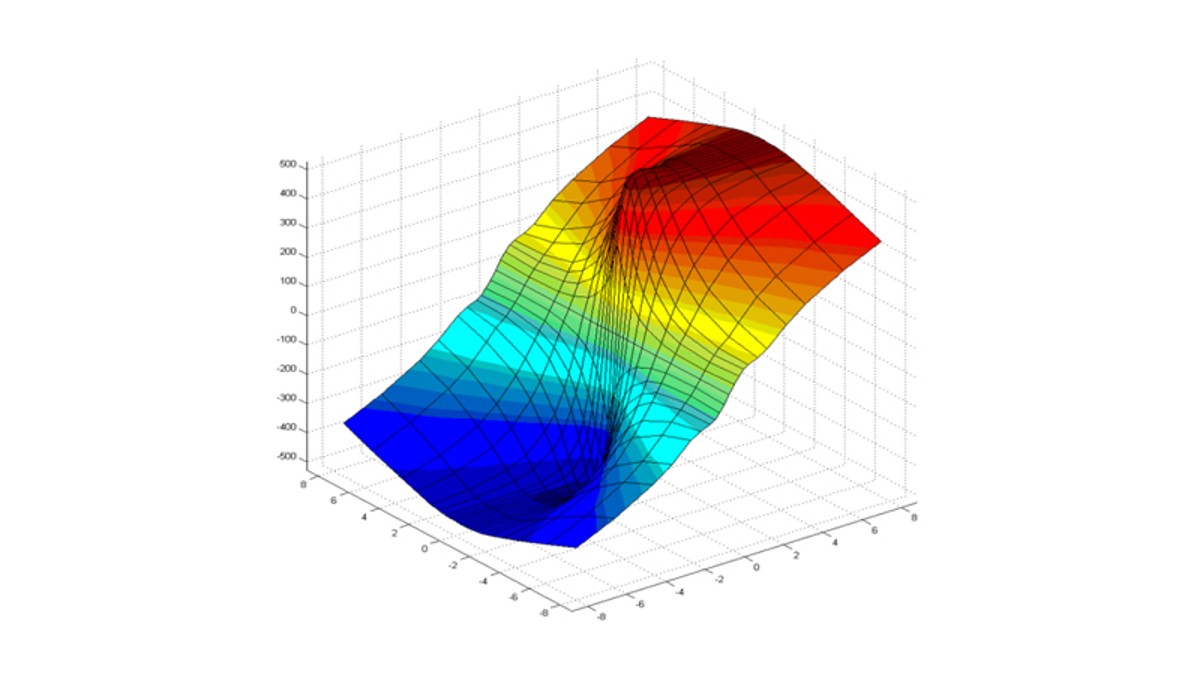

BEARINX-MAP (víceparametrová charakteristika)
Výhody:
- Dobře se zobrazuje nelineární chování.
- Dobře se zohledňuje vzájemné působení stupňů volnosti (zahrnutí vazebních prvků).
- Dobře se zobrazuje vůle ložiska.
- Zobrazuje se velmi široké spektrum zatížení.
- Zahrnuje maximální tlaky v ložisku.
Nevýhody:
- Vyšší nároky na paměť
