Ložisko s optimalizovaným povrstvením pro lepší ochranu proti průchodu elektrického proudu

15.01.2025 | Schweinfurt / Svitavy

• Optimalizovaný povlak ložiska Insutect A zajišťuje ještě lepší ochranu proti průchodu elektrického proudu
• Dostupnost strojů se zvyšuje a životnost maziv se prodlužuje
• Zlepšený výkon trakčních motorů v železniční dopravě, větrných elektrárnách a v oblasti techniky pohonů.

Ať už v trakčních motorech v železniční dopravní technice, ve větrné energetice nebo v technice pohonů: Elektromotory nebo generátory s frekvenčními měniči se používají stále častěji. Tento trend s sebou – z pohledu valivých ložisek – vždy nese riziko vzniku elektrického napětí mezi vnitřním a vnějším kroužkem. Průchod elektrického proudu může způsobit vážné poškození jak mazacího tuku, tak valivých těles a oběžných drah, což vede k předčasnému selhání valivých ložisek. Proto je účelné již při projektování zavést preventivní opatření, která takovým škodám a poruchám zabraňují. Schaeffler nyní nabízí vylepšená elektroizolační ložiska řady J20G.

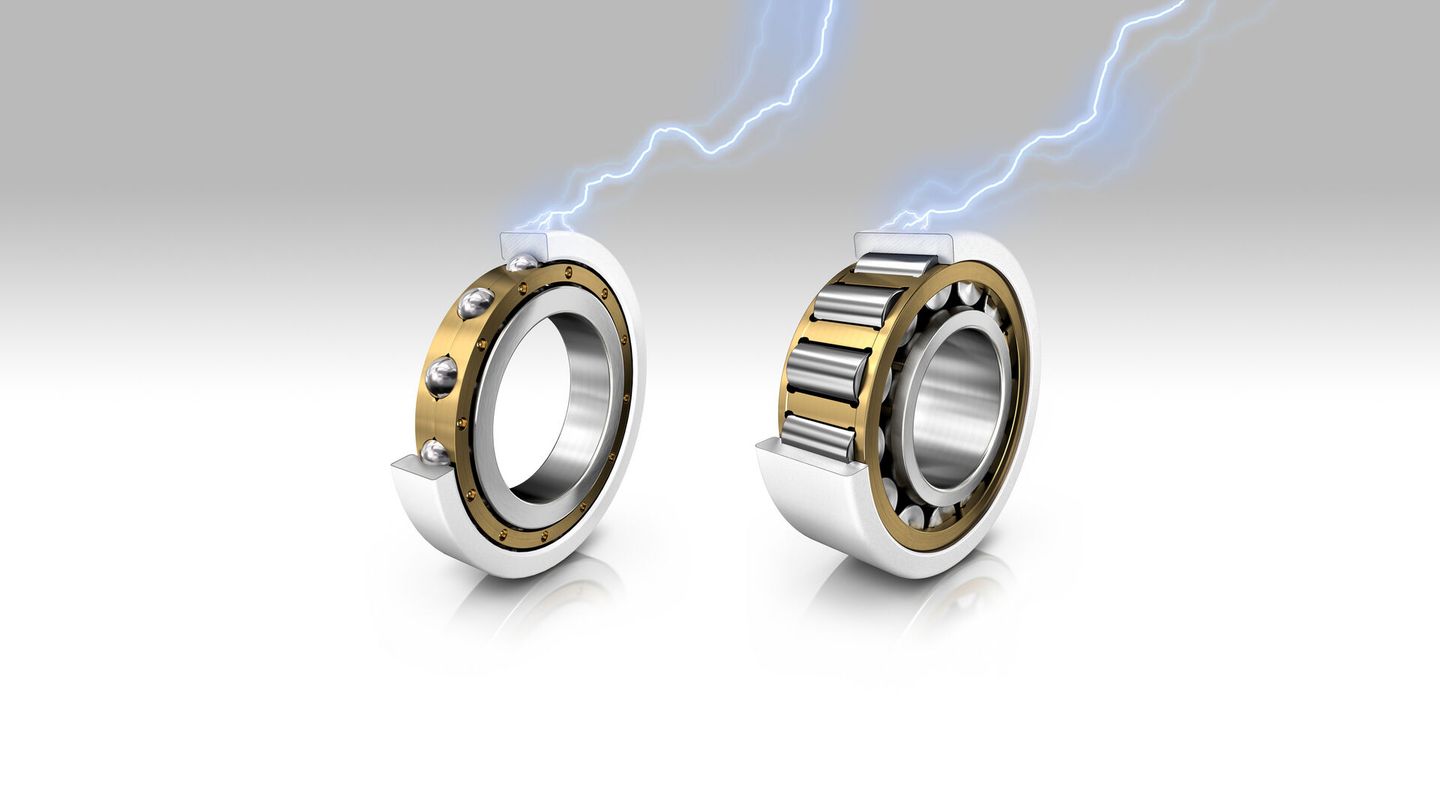

Nová ložiska řady J20G od společnosti Schaeffler mají optimalizovaný povlak Insutect A. Díky tomuto povlaku lze ještě lépe zabránit riziku průchodu elektrického proudu. „Všude tam, kde může elektrický proud procházet ložisky, je nutná kvalitní izolace. V opačném případě mohou parazitní proudy způsobit značné poškození a opotřebení valivých ložisek a maziv, což následně vede k neplánovaným výpadkům a vysokým nákladům na údržbu,“ vysvětluje Manuela Bärthlein z globálního produktového managementu pro elektroizolační ložiska ve společnosti Schaeffler. „Naši zákazníci těží z našich dlouholetých zkušeností v oblasti elektrické izolace. Díky novým ložiskům mohou výrazně zvýšit spolehlivost svých zařízení.“

Vysoká izolační ochrana díky novému procesu povrstvení
Vnější strany vnějšího, resp. vnitřního kroužku jsou opatřeny izolujícím povlakem z oxidu hlinitého Insutect A, který se nanáší plazmovým nástřikem. Aby bylo dosaženo ještě spolehlivější ochrany proti průchodu elektrického proudu, společnost Schaeffler dále výrazně vylepšila proces povrstvení ložisek – díky tomu lze zajistit ještě efektivnější izolační ochranu i v náročných provozních podmínkách, například při vysoké vlhkosti vzduchu. To vede ke snížení nákladů na údržbu, vyšší dostupnosti a provozní bezpečnosti strojů a zároveň k prodloužení životnosti použitých mazacích tuků.

Ložiska odolávají stejnosměrnému napětí nejméně 3 000 voltů, vykazují vyšší impedanci a ohmický odpor nejméně 250 megaohmů. Vrstva oxidu hlinitého je velmi tvrdá, odolná proti opotřebení a zároveň dobře vede teplo. Aby ložiska splňovala různé požadavky, jsou standardně k dispozici ve variantách J20GA, J20GB a J20GI. Tloušťka vrstvy u varianty J20GB poskytuje lepší ochranu proti vyšším elektrickým proudům, které se vyskytují například v železniční dopravě. Nejvyšší úroveň ochrany zajišťují ložiska s povrstveným vnitřním kroužkem (J20GI). Další varianty jsou k dispozici na vyžádání.

Rozměry dle DIN 616 pro maximální flexibilitu
Vnější rozměry ložisek odpovídají normě DIN 616, což znamená, že mají stejné rozměry a tolerance jako standardní ložiska a jsou bez problémů zaměnitelná. S povrstvením z oxidu hlinitého se nejčastěji používají kuličková ložiska a válečková ložiska, ale na vyžádání lze tuto povrchovou úpravu aplikovat i na jiné konstrukční typy ložisek. Ložiska s povlakem Insutect A od společnosti Schaeffler splňují veškeré požadavky na životnost, údržbové intervaly, provozní bezpečnost a hospodárnost.

Kromě ložisek s povrstvenými kroužky nabízí Schaeffler také hybridní ložiska s keramickými valivými tělesy, která poskytují nejvyšší odolnost proti průchodu elektrického proudu. U aplikací s vyššími nároky nebo při vnějším průměru menším než 120 mm doporučují odborníci společnosti Schaeffler použití hybridních ložisek. Díky širokému portfoliu najdou zákazníci společnosti Schaeffler vhodné řešení pro každou aplikaci.

Další informace o ložiscích s povlakem Insutect A najdete zde: Insutect A Lager | Schaeffler medias
